什么是组合图例?

创建一些可视化效果时,可将有关不同数据对象属性的信息合并至单个图例中。此操作可简化图表,并减少传达相同信息量所需显示的图例数量。考虑以下示例:

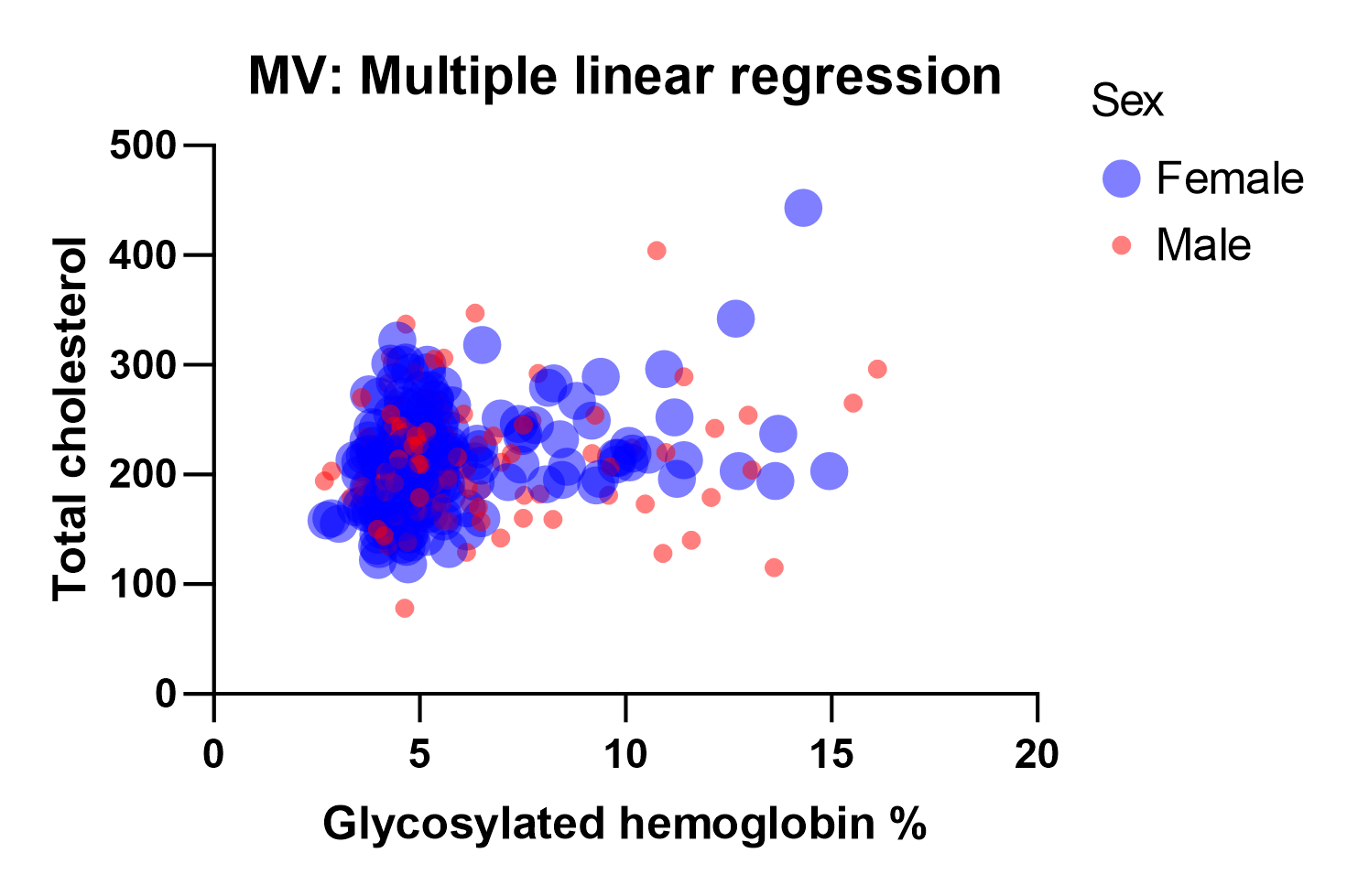

MV FG - Combined Legend 1

在该图表中,由相同分类变量性别定义符号的颜色尺寸。对于该图表:

“女性”符号的尺寸为10,“男性”符号的尺寸为5

“女性”符号的颜色为蓝色,“男性”符号的颜色为红色

Prism创建利用该信息创建包含两个条目的图例:

1.女性:10号蓝色符号

2.男性:5号红色符号

理论上,可为该图表创建两个单独图例(也可在Prism中创建该可视化效果;请参见 “如何分离图例”)。该图表的外观如下:

MV FG - Combined Legend 2

现有两个单独图例。在第一个图例中,图例显示蓝色符号代表女性,红色符号代表男性。在第二个图例中,图例显示男性符号的尺寸为5,而女性符号的尺寸为10。这两个图表实际上传达完全相同的信息,但第一个图例使用组合图例,可以说更容易解读。

Prism如何确定何时组合图例?

Prism将自动确定可否合并两个图例。此处介绍了多项通用规则:

如果颜色图例由连续变量定义,则不能与其他图例组合

如果两个图例由不同变量定义,则不能与其他图例组合

此处所示并非并非组合图例的详尽规则列表。但幸运的是,通常无需考虑这些规则。Prism将评估您的数据和变量赋值,并为您确定可否组合任何图例。

如何分离图例

如果您希望某个特定图例与图表上的其他图例组合在一起将会怎么样?在此情况下,您可为给定图例选中“单独图例”下方的方框。此操作将指示Prism不要将该图例与任何其他图例组合在一起。

MV FG - Legends - Separate Legends

请注意,如果您为不能与任何其他图例合并的图例(由于图表上的变量赋值)选中“单独图例”方框,则将不会发生任何视觉变化(不能合并的图例将已分离,因此明确告诉Prism分离该图例将不会影响图表外观)。
